Dispositivos médicos y piezas de implantes

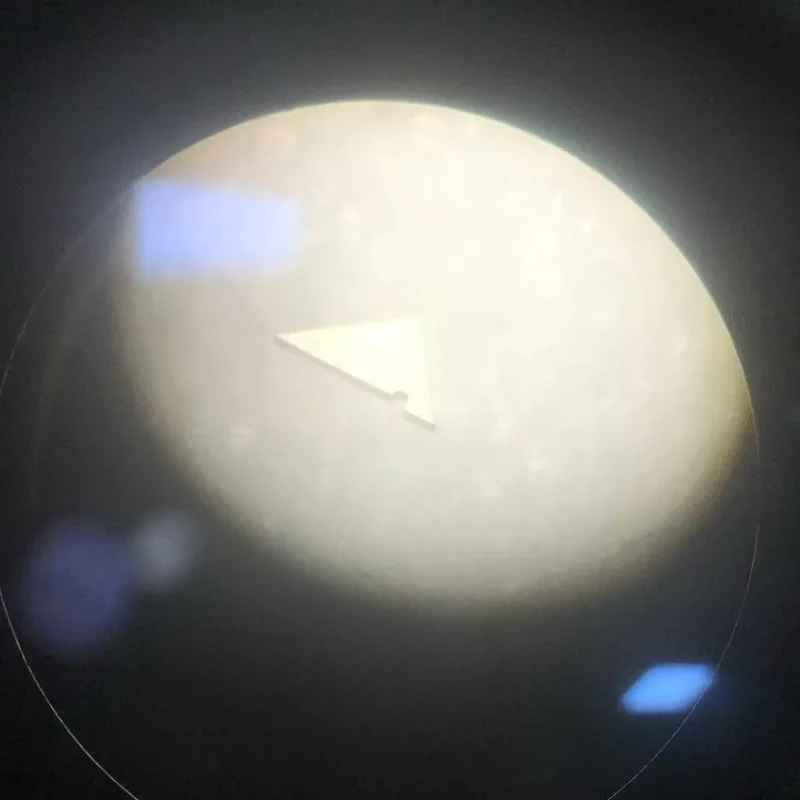

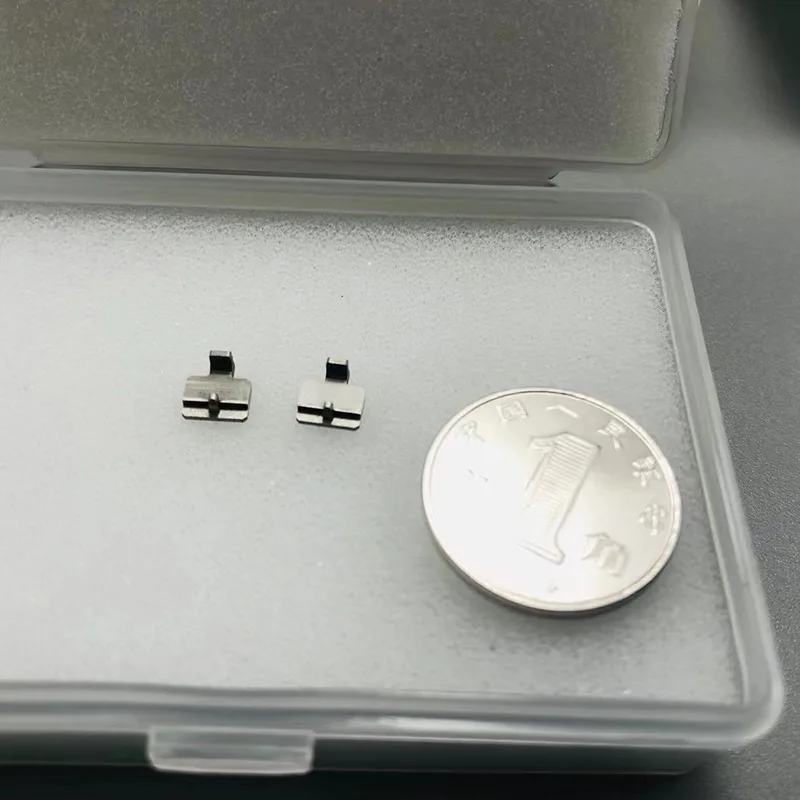

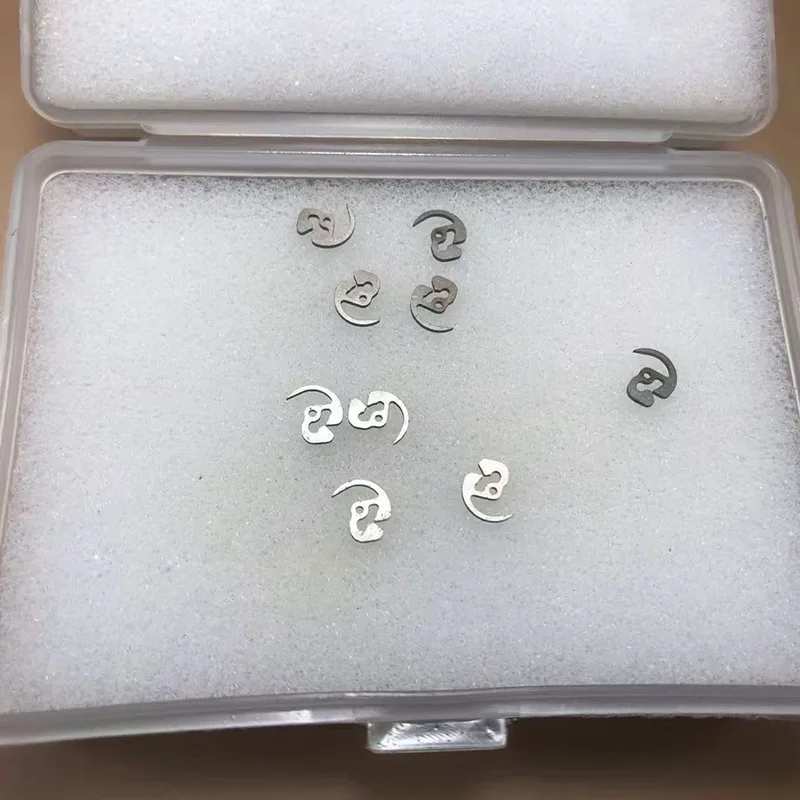

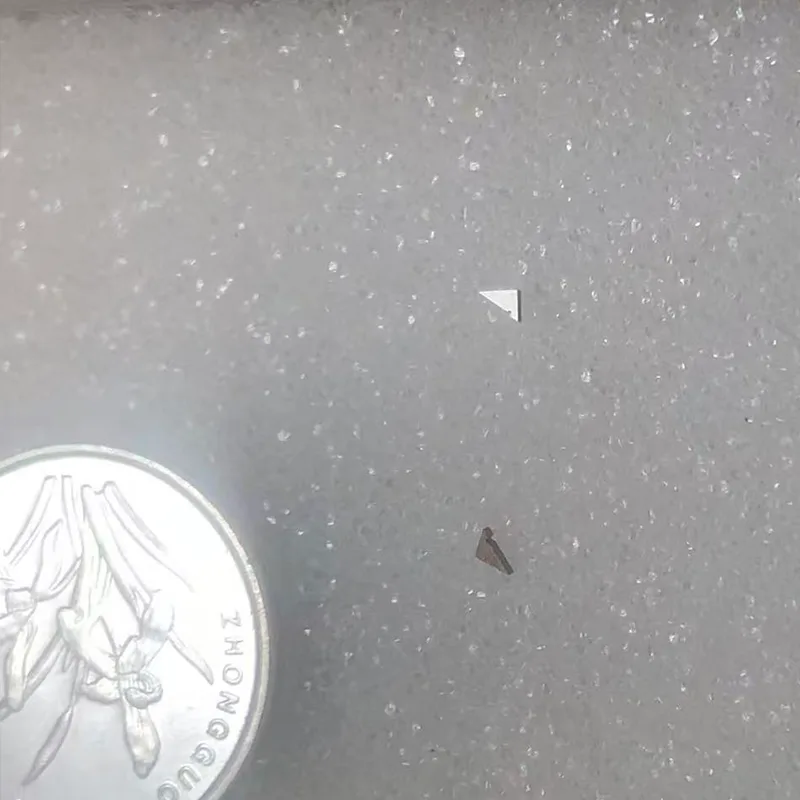

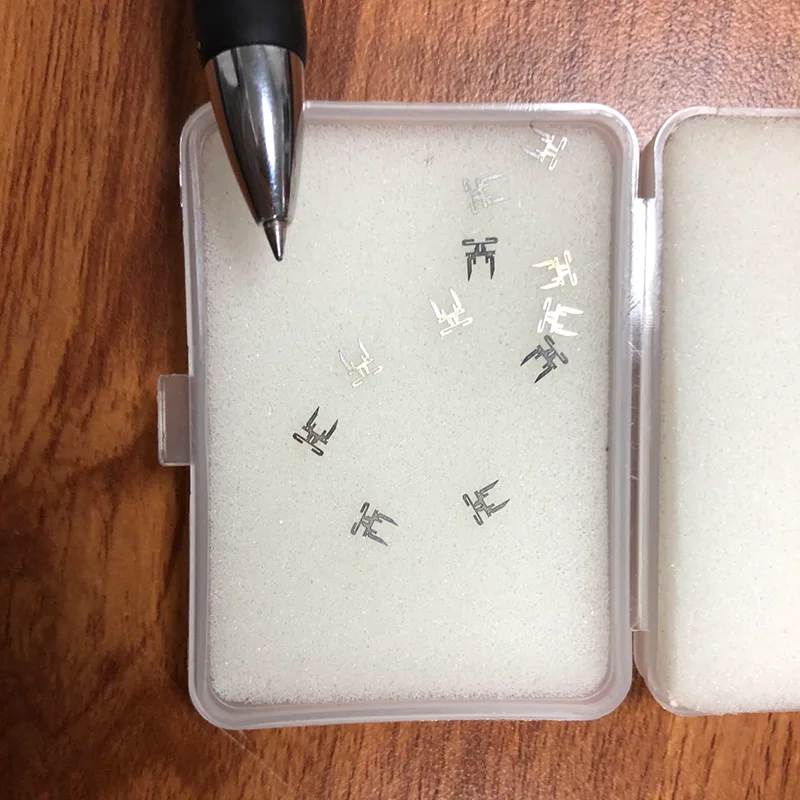

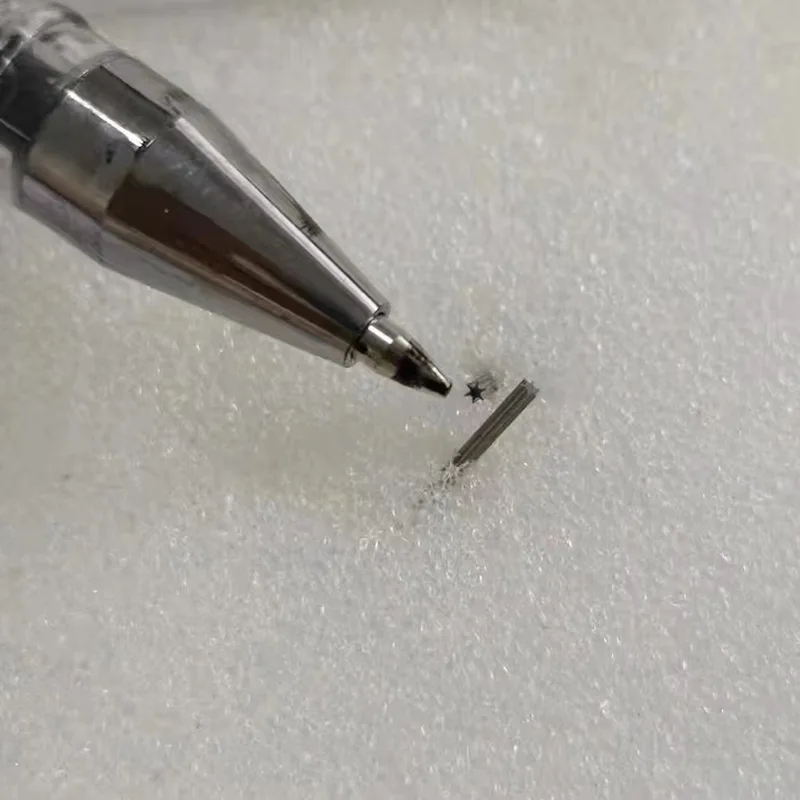

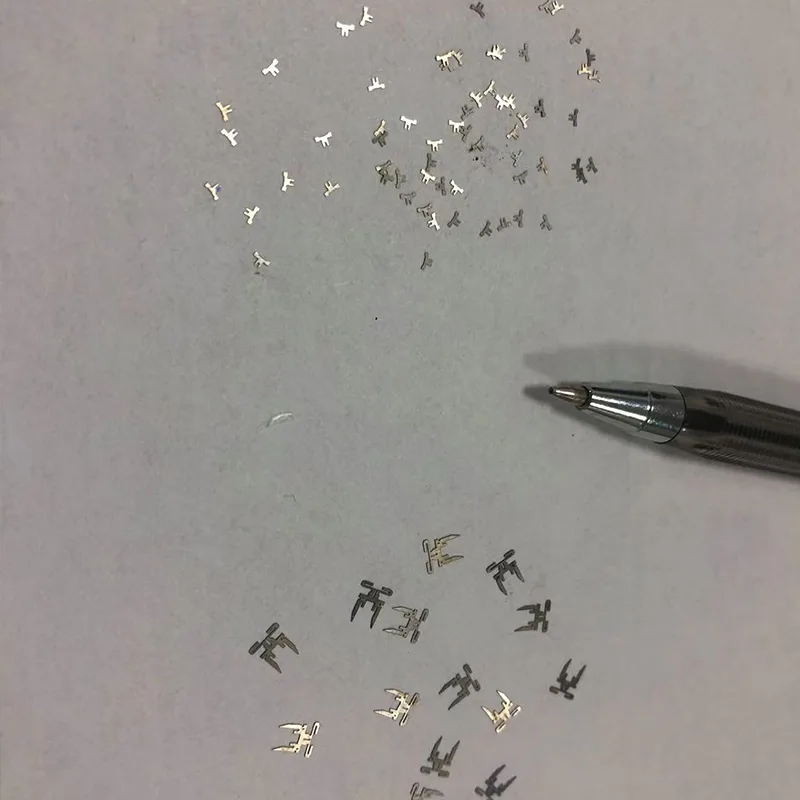

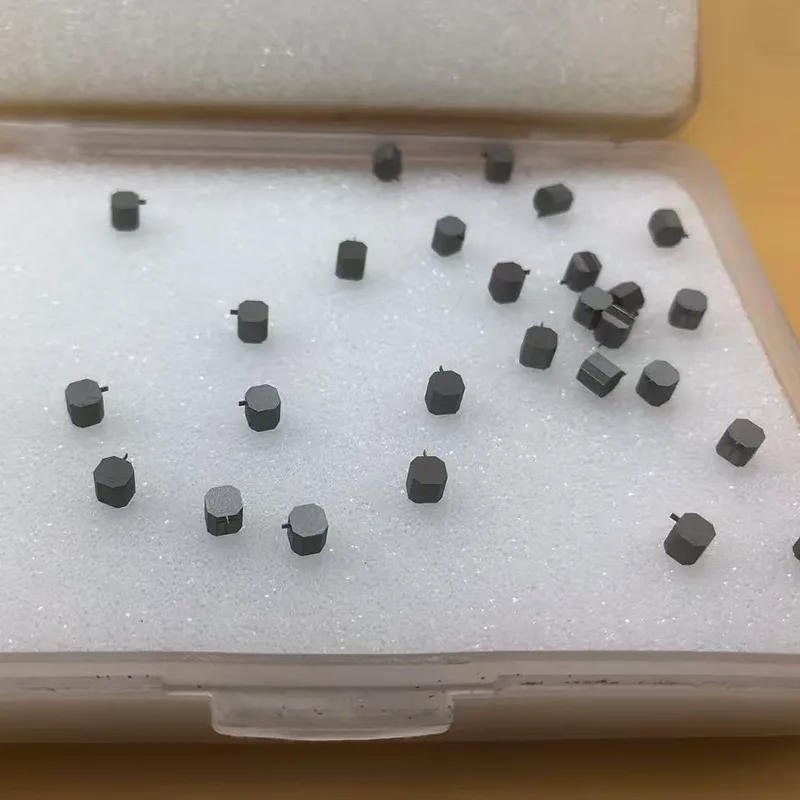

La tecnología de mecanizado de precisión para dispositivos médicos y piezas de implantes, con su control de precisión a nivel de micras, su capacidad para formar geometrías complejas y una repetibilidad estable del proceso, se ha convertido en una tecnología de soporte central para la fabricación de componentes de implantes y dispositivos médicos. Estos componentes están directamente relacionados con la precisión del diagnóstico médico, la seguridad de los procedimientos quirúrgicos y la compatibilidad a largo plazo de los implantes con el cuerpo humano. Su proceso de fabricación debe cumplir simultáneamente con el rendimiento mecánico, la biocompatibilidad y los estrictos requisitos reglamentarios de la industria, lo que lo convierte en un subcampo clave en el sector de fabricación médica de alta gama.

Categoría de tecnología

Los dispositivos médicos y piezas de implantes mecanizados por CNC abarcan dos categorías principales: "no implantables" e "implantables". El primero es el núcleo funcional de los dispositivos médicos, mientras que el segundo es un "componente de soporte vital" que reemplaza el tejido humano dañado. En el campo de los equipos de diagnóstico, su precisión determina la estabilidad operativa de los cojinetes giratorios de CT y la uniformidad del campo magnético de las bobinas de gradiente de MRI; En el campo de los implantes, su precisión geométrica incide directamente en la vida útil de las articulaciones artificiales y en el efecto de osteointegración de los implantes dentales. Los datos muestran que los componentes de implantes fabricados mediante mecanizado de precisión CNC tienen una tasa de complicaciones clínicas que es más de un 60% menor que los fabricados con métodos tradicionales, al mismo tiempo que aumentan la tasa de localización de componentes centrales para equipos médicos de alta gama al 45%.

Propiedades clave de los materiales y compatibilidad de mecanizado

La selección de materiales es el paso principal en el mecanizado CNC de dispositivos médicos y piezas de implantes. Debe cumplir simultáneamente tres requisitos principales: bioseguridad, compatibilidad mecánica y viabilidad de mecanizado. Los materiales principales y sus características de compatibilidad son los siguientes:

1. Materiales Metálicos: Portador de Núcleos para Implantes

- Aleación de titanio (grado Ti-6Al-4V y ELI): como material preferido para implantes ortopédicos y dentales, cuenta con una resistencia a la tracción de 860 MPa y una densidad de solo 4,5 g/cm³, lo que combina alta resistencia con ventajas de ligereza. Además, presenta una excelente biocompatibilidad, formando un vínculo estable con el hueso humano. Durante el mecanizado CNC, se deben utilizar herramientas recubiertas de diamante (tasa de desgaste ≤5 μm/h), junto con una velocidad del husillo de 8000-12000 rpm, para evitar problemas de adherencia de la herramienta causados ​​por la mala conductividad térmica del material, lo que garantiza la precisión de la rosca y la superficie.

- Aleación de cobalto-cromo (CoCrMo): Adecuada para componentes de interfaz de fricción de articulaciones artificiales, su resistencia al desgaste es tres veces mayor que la de la aleación de titanio y su resistencia a la corrosión cumple con los estándares ISO 10993. Las máquinas herramienta CNC de cinco ejes, mediante el mecanizado con ángulo de contacto constante de la herramienta, pueden controlar la rugosidad de la superficie a Ra≤0,4μm, lo que reduce la generación de partículas de desgaste durante el movimiento de la articulación.

- Acero inoxidable 316L: Se utiliza para componentes de eje de instrumentos quirúrgicos y conectores para equipos de diálisis. Con un contenido de carbono ≤0,03%, después del mecanizado CNC y el tratamiento de pasivación, se forma una capa protectora de óxido estable que proporciona resistencia a la corrosión de los fluidos corporales durante más de 10 años. Durante el mecanizado, se utiliza un mandril magnético para una sujeción no destructiva, junto con refrigerante de grado médico para evitar la contaminación de la superficie.

2. Materiales poliméricos: preferidos para componentes funcionales.

- PEEK (Polieteretercetona): Sus propiedades radiolúcidas lo convierten en un material ideal para dispositivos de fusión espinal, evitando interferencias de implantes metálicos en el diagnóstico por imágenes postoperatorio. El mecanizado CNC utiliza un dispositivo de adsorción al vacío (precisión de posicionamiento ≤±2μm) y el microcorte (profundidad de corte ≤0,05 mm) controla la deformación térmica del material, lo que garantiza la precisión del ajuste intervertebral del dispositivo de fusión.

- PTFE (politetrafluoroetileno): utilizado para pistones de jeringas y sellos de tubos. Durante el torneado CNC, la velocidad de avance debe reducirse a 0,01-0,03 mm/rev para lograr una precisión de superficie de Ra≤0,2μm, lo que reduce los residuos de fármaco y la resistencia al empuje.
