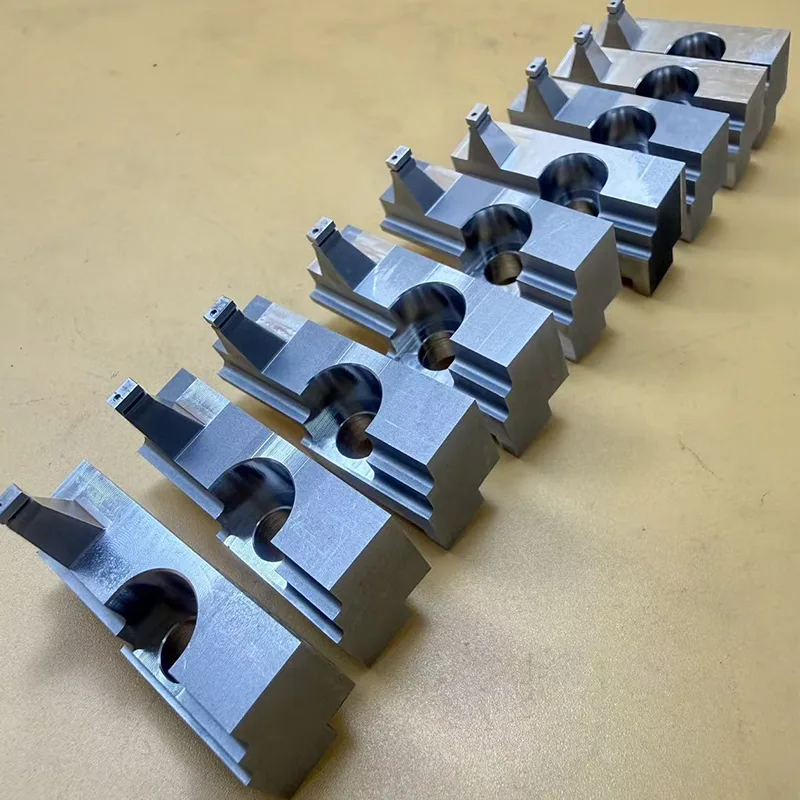

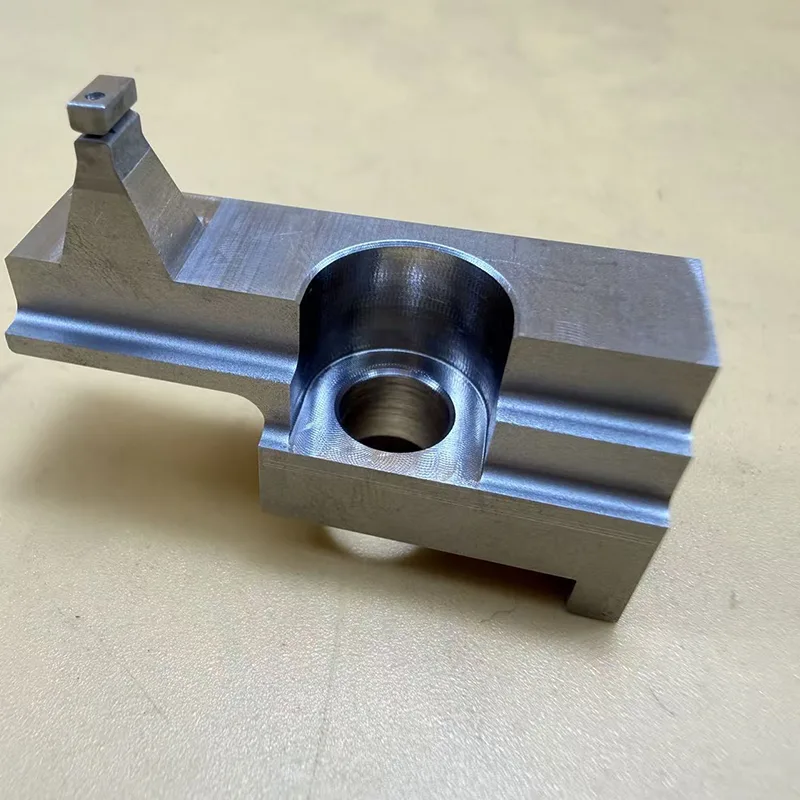

Boquilla de flujo dispensadora de pegamento de alta precisión

La boquilla de flujo dispensadora de pegamento de alta precisión es una boquilla de flujo de precisión especializada diseñada exclusivamente para equipos dispensadores de pegamento automatizados. Toda la unidad está mecanizada integralmente a partir de un solo bloque de acero inoxidable SUS304. Sus canales de flujo interno críticos y estructuras de microranuras se procesan utilizando la máquina de electroerosión por hilo lento de precisión MM35HP de Seibu, utilizando un diámetro de alambre ultrafino de 0,07 mm y técnicas de corte por descarga eléctrica para formar las intrincadas microranuras.

Los principales desafíos de fabricación de este producto radican en sus microranuras ultradelgadas, secciones de paredes delgadas y estructuras de microcanales. Durante el proceso de mecanizado, es esencial no sólo garantizar la precisión dimensional sino también mantener la suavidad de las paredes internas, la consistencia de las microranuras, la estabilidad del ensamblaje y, fundamentalmente, la estabilidad del flujo en condiciones operativas prolongadas.

Para abordar estas complejas estructuras de dosificación, Xincheng emplea un proceso riguroso que involucra múltiples pasadas de recorte, controles de compensación precisos y parámetros de mecanizado optimizados. Este control estricto sobre las tolerancias dimensionales críticas garantiza que el producto mantenga un rendimiento de ensamblaje estable y consistente y capacidades de control de flujo precisas, incluso durante la producción en masa.

Información básica del producto

• Nombre del producto: Boquilla de flujo dispensador de pegamento de alta precisión

• Material: Acero inoxidable SUS304

• Procesos de mecanizado: electroerosión por hilo lento, electroerosión de precisión a base de aceite, microerosión, fresado de precisión

• Equipos de mecanizado: Seibu MM35HP (erosión por hilo lento), Sodick AP250L

• Capacidades de mecanizado: microranuras, microagujeros, ranuras ultraestrechas, estructuras de paredes delgadas, canales de flujo de forma irregular

Características estructurales del producto

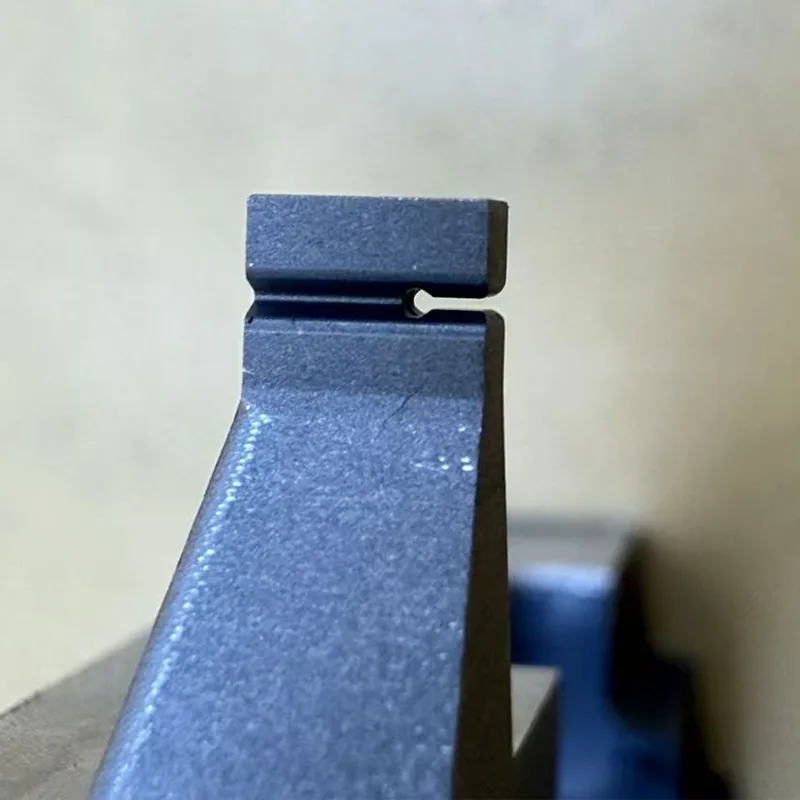

Estructura de microranura

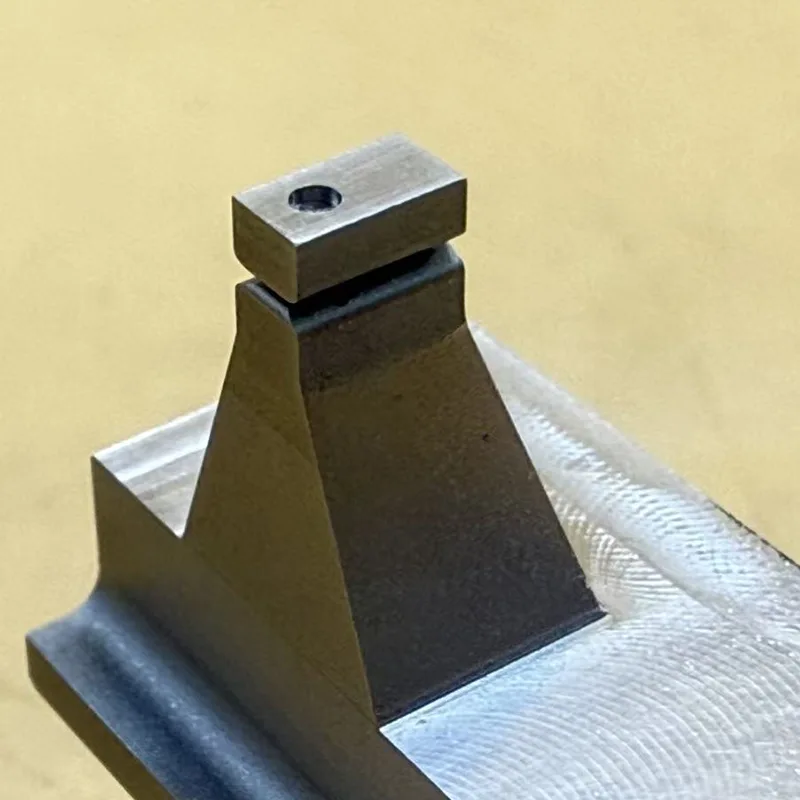

La sección superior del producto presenta una estructura de microranuras ultrafinas. Los requisitos para el ancho de la ranura son extremadamente estrictos, lo que lo convierte en un ejemplo por excelencia de un componente que requiere mecanizado de precisión por electroerosión por hilo lento.

Los equipos de corte de alambre convencionales a menudo encuentran problemas al procesar tales estructuras, incluyendo rotura de alambre, colapso de esquinas, dimensiones de ranura inestables, superficies internas rugosas, microrebabas residuales y deformación térmica.

En consecuencia, la boquilla de flujo dispensadora de pegamento de alta precisión se procesa exclusivamente utilizando equipos de electroerosión por hilo lento de alta precisión durante todo el ciclo de fabricación, lo que garantiza anchos de microranuras consistentes, bordes intactos y transiciones uniformes de los canales de flujo.

Requisito de alta concentricidad para microcanales

Se debe mantener un alto grado de concentricidad y precisión posicional entre el canal de flujo interno y la estructura de microranura externa. Si la desviación de concentricidad es significativa, el proceso de dispensación real es propenso a los siguientes problemas:

• Compensación de dispensación

• Dispensación desigual

• Fluctuación del caudal

• Obstrucción

• Fugas

Por lo tanto, durante el proceso de fabricación, es fundamental controlar simultáneamente la precisión posicional de las microranuras, el centrado de los canales de flujo, el paralelismo y la consistencia de los puntos de referencia de montaje.

Control del acabado de la superficie de la pared interior

Aunque muchos productos pueden cumplir con las especificaciones dimensionales, si los canales de flujo internos exhiben texturas EDM excesivamente profundas, rebabas residuales o micropartículas adheridas, el fluido dispensado es propenso a adherirse a la pared, sedimentarse o incluso obstruirse durante el uso posterior.

En consecuencia, el proceso de fabricación se centra principalmente en controlar:

• Energía de electroerosión

• Número de pasadas de recorte

• Rugosidad de la superficie

• Zonas afectadas por el calor

• Formación de microrebabas

Desafíos de mecanizado para el material SUS304

SUS304 es un acero inoxidable austenítico típico; Si bien posee una excelente resistencia a la corrosión, presenta importantes desafíos en el campo del micromecanizado.

Esto es especialmente cierto cuando se mecanizan ranuras ultrafinas, donde es probable que se produzcan problemas como la adherencia del material, descargas eléctricas inestables, generación de calor durante el mecanizado, microdeformación y deriva dimensional.

Por lo tanto, para productos de esta naturaleza, la estabilidad del equipo de mecanizado y una amplia experiencia en el proceso son de suma importancia.

Capacidad de mecanizado para diámetros de alambre ultrafinos (0,07 mm)

La región central de microranuras de nuestras boquillas de flujo dispensadoras de pegamento de alta precisión está mecanizada utilizando un diámetro de alambre ultrafino de 0,07 mm.

En comparación con los cables de cobre estándar, este enfoque implica:

• Mayor complejidad de mecanizado

• Una zona de descarga eléctrica más pequeña

• Requisitos más estrictos para la estabilidad del proceso

• Tolerancias más estrictas para el control de la tensión del alambre

Xincheng se ha especializado durante mucho tiempo en electroerosión por hilo de precisión y velocidad lenta; Hemos acumulado una amplia experiencia en mecanizado en la creación de microranuras, microagujeros y hendiduras complejas de formas irregulares.

Ventajas principales del producto

• Control dimensional a nivel de micras

• Consistencia estable de los microsurcos

• Admite geometrías complejas e irregulares

• Resistente a la corrosión y ambientes adhesivos

• Suministro estable para la producción en masa

• Admite el desarrollo personalizado de piezas no estándar

Industrias aplicables

• Equipo de dispensación automatizado

• Equipos de embalaje de semiconductores

• Equipos de pulverización de precisión

• Equipos de microfluidos

• Equipos de manipulación de fluidos médicos

• Equipos de fabricación de baterías de iones de litio.

• Industria de embalajes electrónicos

• Equipos de automatización de precisión

Capacidades de procesamiento en Xincheng

• Mecanizado de precisión por electroerosión por hilo lento

• Corte de alambre de precisión a base de aceite

• Corte de alambre microfino

• Mecanizado de microagujeros de precisión

• Mecanizado de microranuras de precisión

• Mecanizado de precisión de piezas irregulares

• Mecanizado de componentes de automatización.

• Personalización de piezas de precisión no estándar.

• Mecanizado de estructuras complejas de paredes delgadas

¿Por qué tantos clientes repiten pedidos?

Para productos como la boquilla de flujo dispensadora de pegamento de alta precisión, lo que realmente les importa a los clientes va mucho más allá de la mera estética.

Más importante aún, se centran en:

• Estabilidad una vez instalado en el equipo

• Consistencia de los caudales de dispensación

• Resistencia a la obstrucción

• Uniformidad entre lotes producidos en masa

• Si se requieren ajustes frecuentes de la máquina durante la operación

Muchas fábricas pueden lograr "producir la pieza", pero pocas pueden lograr "estabilidad a largo plazo y consistencia entre lotes".

Y aquí, precisamente, es donde radica el verdadero desafío del mecanizado por electroerosión por hilo lento microfino.

¿Por qué elegir Xincheng?

Ubicada en Shajing, Shenzhen, Xincheng se encuentra junto al centro de fabricación de Chang'an, Dongguan.

Nuestra empresa se especializa en el corte por electroerosión por hilo lento de alta precisión y el mecanizado de microestructuras intrincadas, sirviendo a los sectores de fabricación de equipos de automatización, semiconductores, médicos, electrónicos y de equipos de alta gama.

Nuestras instalaciones están equipadas con maquinaria de precisión de última generación, incluidas Seibu MM35HP y Sodick AP250L, lo que nos permite mecanizar de manera confiable microranuras y microagujeros complejos, componentes de paredes delgadas y geometrías irregulares.

Ofrecemos fabricación personalizada basada en dibujos del cliente, procesamiento de piezas no estándar y una cadena de suministro estable para la producción en masa. ¡Agradecemos sus consultas!
