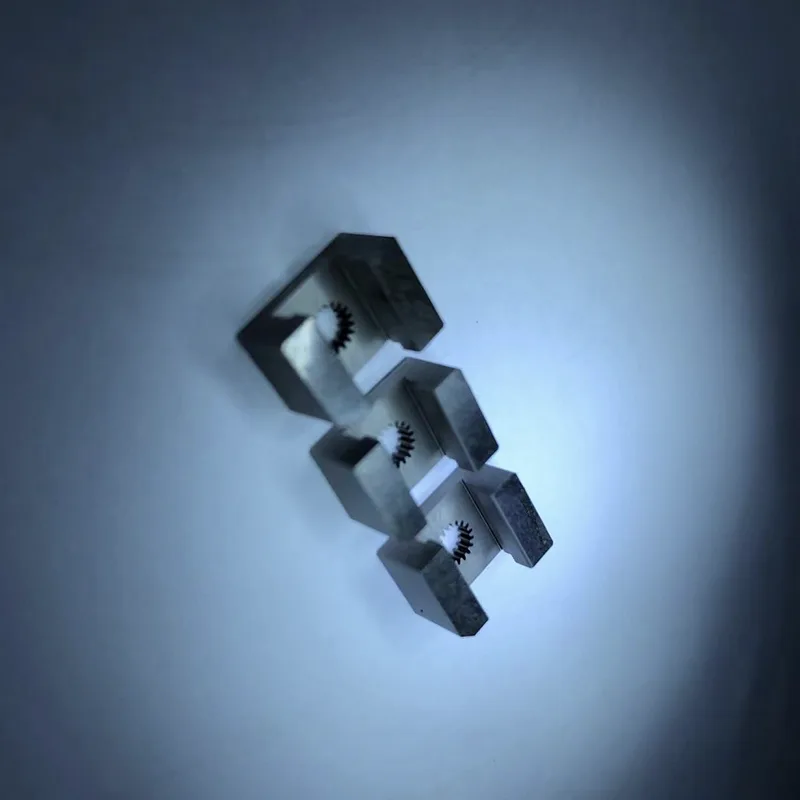

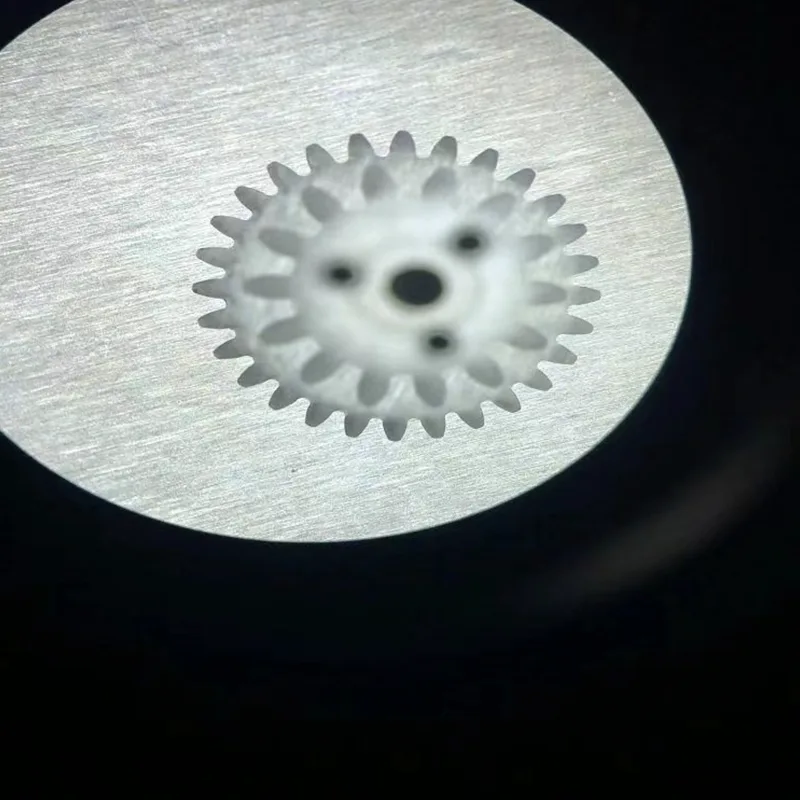

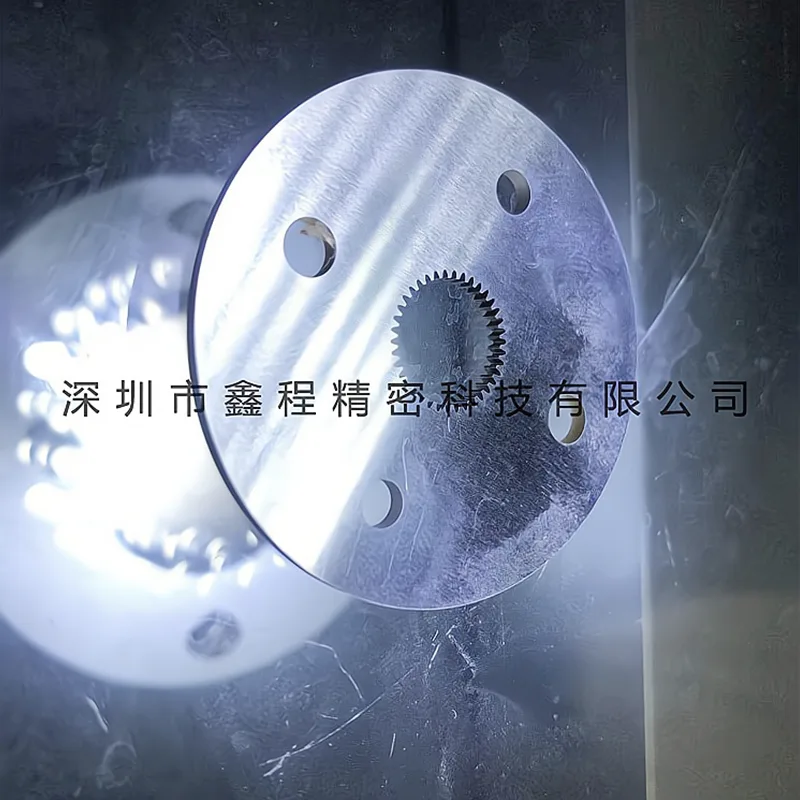

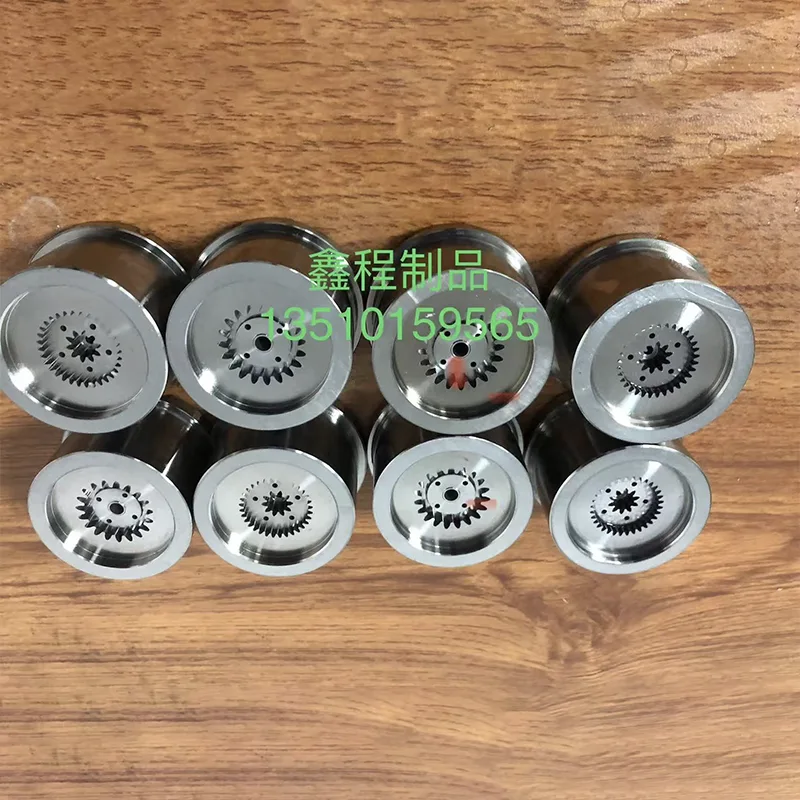

Engranajes de procesamiento de alambre lento de alambre fino de 0,05 mm

Ventajas de procesamiento

La tecnología de corte lento de alambre fino de 0,05 mm combina las características de "alta precisión en el procesamiento de alambre fino" y "alta eficiencia con un diámetro de alambre moderado". En comparación con el alambre fino de 0,03 mm, es más adecuado para la producción en masa y, en comparación con el alambre fino convencional de 0,1 mm y superiores, tiene mejor precisión. Las principales ventajas son las siguientes:

- Formación de dientes de alta precisión: los engranajes de procesamiento de alambre lento de alambre fino de 0,05 mm pueden procesar con precisión engranajes con módulos de 0,15-1,5. El espesor mínimo del diente procesado alcanza los 0,08 mm y el error del perfil del diente se controla dentro de ±0,003 mm. Es perfectamente compatible con perfiles de dientes comunes como engranajes involutos y modificados. Resuelva el problema de la "dificultad para equilibrar precisión y eficiencia" para engranajes de módulo mediano y pequeño.

- Compatibilidad con superficies de alta calidad y producción en masa: la rugosidad de la superficie de los engranajes después del procesamiento es tan baja como Ra0,2μm, lo que puede cumplir con los requisitos de transmisión sin tratamiento secundario. Mientras tanto, el diámetro moderado del alambre aumenta la eficiencia del procesamiento único en un 40 % en comparación con el alambre fino de 0,03 mm, lo que lo hace adecuado para pedidos por lotes de más de mil piezas por mes.

- Procesamiento eficiente de estructuras complejas: admite el procesamiento integrado de engranajes de estructuras compuestas con escalones, chaveteros y orificios de reducción de peso, lo que reduce el número de tiempos de sujeción. El error de consistencia de la precisión del procesamiento es ≤0,004 mm, especialmente adecuado para los requisitos de componentes integrados de equipos de automatización y electrónica automotriz.

Parámetros de procesamiento clave

Control de calidad

Engranajes de procesamiento de alambre lento de alambre fino de 0,05 mm El flujo de procesamiento y el control de calidad con "precisión de lote estable" como núcleo, establecen un proceso de control estandarizado para garantizar una calidad constante del producto en cada lote.

1. Análisis de dibujos y estandarización de procesos: los ingenieros analizan los dibujos 2D/3D de los engranajes, formulan rutas de alimentación de alambre estandarizadas y parámetros de descarga según los requisitos del lote y generan paquetes de tecnología de procesamiento reutilizables.

2. Sujeción por lotes y ajuste preciso de herramientas: se adoptan accesorios de estaciones múltiples para la sujeción por lotes y se utiliza un sistema de ajuste automático de herramientas para lograr una precisión de ajuste de herramientas de nivel de ±0,002 mm, lo que reduce los errores de sujeción.

3. Procesamiento segmentado e inspección de muestreo: se adopta un método de procesamiento de dos etapas de "corte desbaste - corte fino". Cada 20 piezas se muestrean e inspeccionan mediante un instrumento de medición de imágenes bidimensionales, y los parámetros de procesamiento se calibran en tiempo real para garantizar la coherencia del lote.

4. Inspección completa de productos terminados y trazabilidad de lotes: el 5% de cada lote de productos terminados se selecciona al azar para una inspección completa de tres coordenadas y se emiten informes de inspección de lotes. Los números de lote están grabados con láser para facilitar la trazabilidad.

Campo de aplicación

En el campo de la electrónica automotriz: Personalizamos engranajes de acero inoxidable de 0,3 módulos para sistemas de radar a bordo, con un error de paso no superior a 0,005 mm, para cumplir con los requisitos de estabilidad del entorno a bordo. El volumen de suministro mensual es de 2.000 juegos.

En el campo de equipos de automatización: Personalizar engranajes de acero 45# con un módulo de 1.0 para servomotores, con una rugosidad superficial de Ra0.2μm, para asegurar una transmisión suave durante la operación del equipo.

En el campo de los instrumentos de precisión: los engranajes de procesamiento de alambre lento de alambre fino de 0,05 mm pueden personalizar engranajes dobles de aleación de aluminio para equipos de detección. Se procesan en una sola pieza con alambre fino de 0,05 mm, reduciendo el peso en un 30 % y cumpliendo con los requisitos de ligereza.
