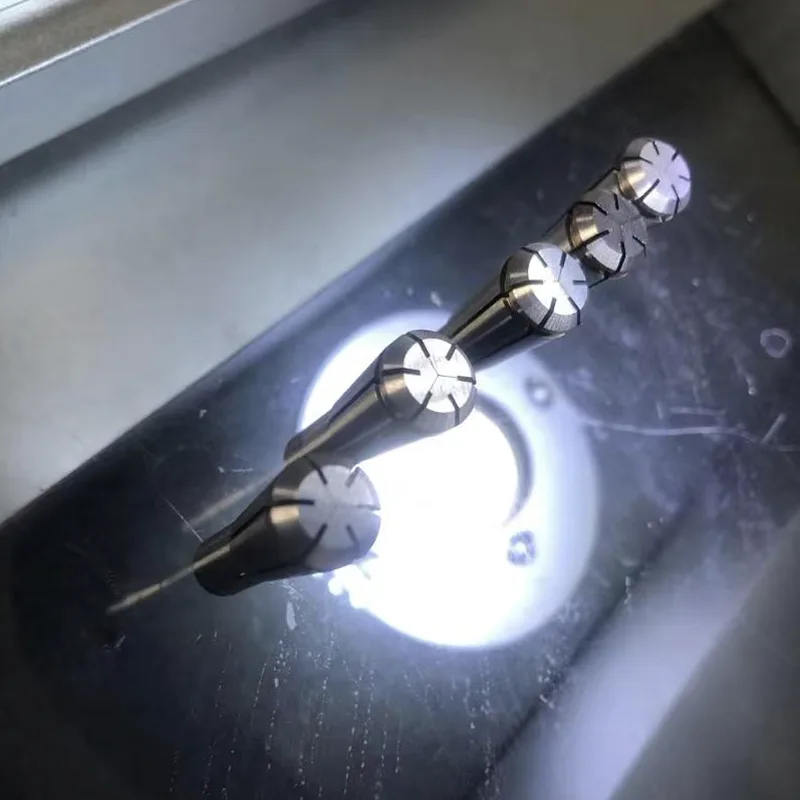

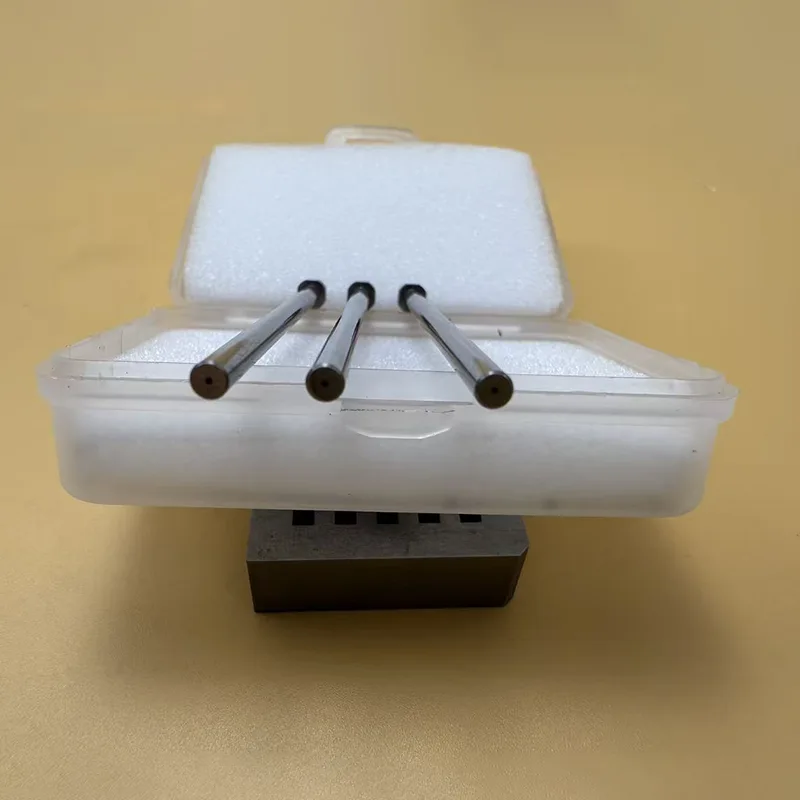

Piezas de boquilla guía de carburo de tungsteno

Las piezas de boquilla guía de carburo de tungsteno, también conocidas como boquillas de alambre de carburo de tungsteno o pasadores guía de carburo de tungsteno, son componentes guía de precisión fabricados con las propiedades superiores del carburo de tungsteno. Su función principal es guiar el cable suavemente a través del cable, evitando daños. Son componentes clave que garantizan la precisión de la producción en diversas industrias, como la de bobinado y trefilado.

Material del producto

Las piezas de la boquilla guía de carburo de tungsteno están hechas principalmente de carburo de tungsteno (acero de tungsteno) de alta calidad. Algunos productos se utilizan en combinación con estructuras auxiliares como bases de acero. Diferentes grados de acero de tungsteno son adecuados para diferentes aplicaciones. Por ejemplo, el grado YG6X combina buena resistencia al desgaste y tenacidad, lo que lo hace adecuado para guiar alambre de acero y alambre de metales no ferrosos; El grado YG8 tiene un rendimiento general excelente y puede manejar la mayoría de los escenarios de procesamiento de cables convencionales.

Rendimiento del producto

Las piezas de boquilla guía de carburo de tungsteno generalmente alcanzan una dureza de HRA90 o superior, con una resistencia a la flexión que alcanza hasta 2300 N/mm². Su resistencia al desgaste supera con creces la del acero ordinario y su vida útil es más de 10 veces mayor que la de piezas de acero similares. Mantienen una alta dureza incluso a 550 ℃ y tienen un bajo coeficiente de expansión térmica, lo que garantiza la estabilidad estructural en entornos de producción con temperaturas altas y bajas alternas. Después de un procesamiento especial, poseen cierta resistencia a la corrosión y oxidación, lo que los hace adecuados para diversos entornos industriales.

Diseño Estructural

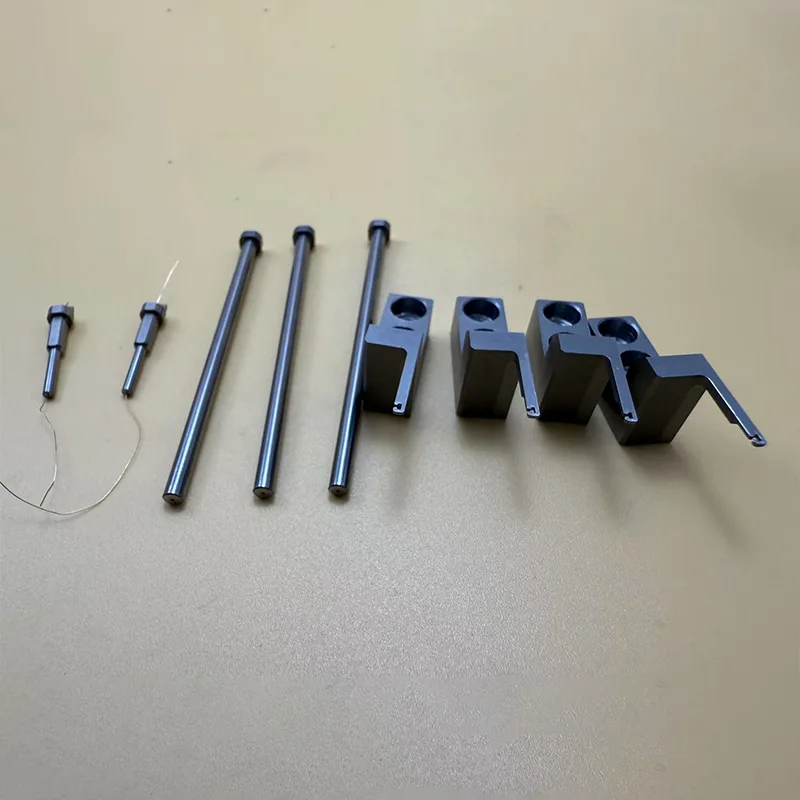

Las piezas de boquilla guía de carburo de tungsteno están diseñadas principalmente con una estructura tubular, dividida en una sección de sujeción y una sección de salida. La sección de sujeción tiene un diámetro exterior ligeramente mayor para garantizar una instalación estable, mientras que la sección de salida tiene un diámetro de orificio diseñado para coincidir con las especificaciones del cable, con una transición suave entre los dos. El orificio interior y los puertos de entrada/salida en ambos extremos están científicamente diseñados con arcos para garantizar un ángulo razonable para el paso del cable y evitar atascos. Se encuentran disponibles algunas estructuras especiales de doble orificio, de múltiples orificios y otras hechas a medida para adaptarse a procesos complejos como el bobinado de múltiples hilos.

Precisión de mecanizado

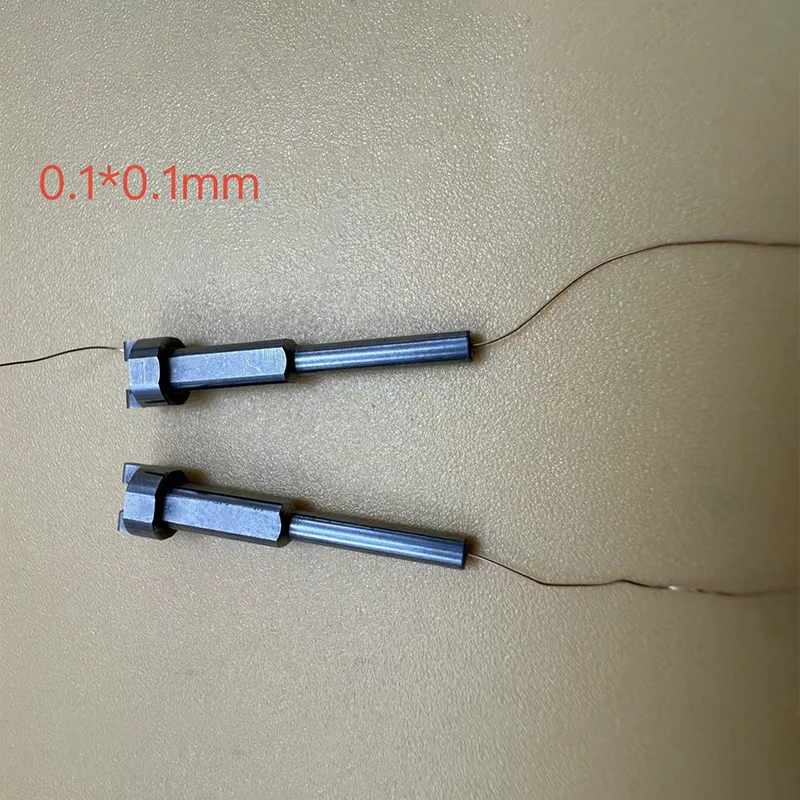

A través de múltiples procesos de rectificado (grueso, medio, fino y ultrafino), la rugosidad de la superficie del orificio interior puede alcanzar Ra0,1 y es incluso menor en los extremos curvos (Ra0,025). Los límites de mecanizado pueden alcanzar un diámetro de orificio ≥0,15 mm, un espesor de pared ≥0,10 mm y tolerancias dimensionales controladas dentro de 0,01 mm. Antes de salir de fábrica, todas las piezas se someten a una inspección completa mediante un microscopio electrónico para garantizar una transición natural entre el orificio interior y la curvatura, garantizando un paso suave del cable.

Escenarios de aplicación

Fabricación de motores y motores: Las piezas de boquilla guía de carburo de tungsteno son componentes centrales para bobinar bobinas de estator y rotor en motores bobinados en serie, motores de ventilador y micromotores. Guían el hilo esmaltado con precisión durante el bobinado, evitando rayaduras en la capa aislante y asegurando la conductividad y vida útil de las bobinas del motor.

Industria de procesamiento de alambre: en la producción de alambres, cables y alambres de acero inoxidable, se utilizan para guiar el alambre durante los procesos de trefilado y transporte. El orificio interior liso reduce el desgaste de la superficie, lo que garantiza un diámetro de alambre uniforme y una superficie lisa.

Otros campos de mecanizado de precisión: Compatible con máquinas bobinadoras automáticas CNC y otros equipos para diversos procesamientos de bobinas de precisión. También se puede aplicar a procesos especiales como el bobinado de bobinas en paralelo de múltiples hilos. Algunos modelos personalizados pueden incluso satisfacer las necesidades de guiado de cables con diferentes especificaciones, desde 1 hasta 500 mm.

Servicios de personalización compatibles

Especificaciones estándar: Hay disponibles en el mercado una variedad de modelos estándar, con parámetros completos como diámetro del orificio, longitud y diámetro exterior. Por ejemplo, algunos modelos tienen diámetros de orificio a partir de 0,15 mm y las dimensiones exteriores pueden cubrir un rango de 1 a 500 mm.

Admitimos servicios de personalización: admitimos la personalización basada en dibujos o muestras proporcionados por el usuario, incluidos diámetros de orificios especiales, estructuras irregulares (como planas o elípticas) y puertos de entrada/salida de cables con curvaturas específicas. Algunos fabricantes tienen cantidades mínimas de pedido bajas y también pueden ofrecer personalización a granel y servicios de entrega rápida. La oferta total puede cubrir las necesidades de compra de más de 50.000 unidades a la vez.
