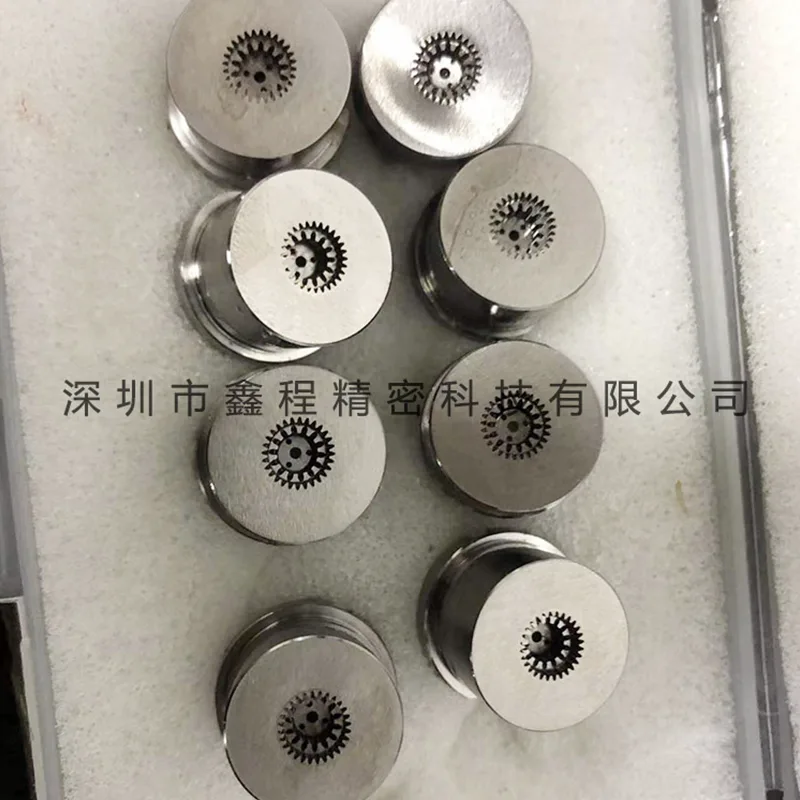

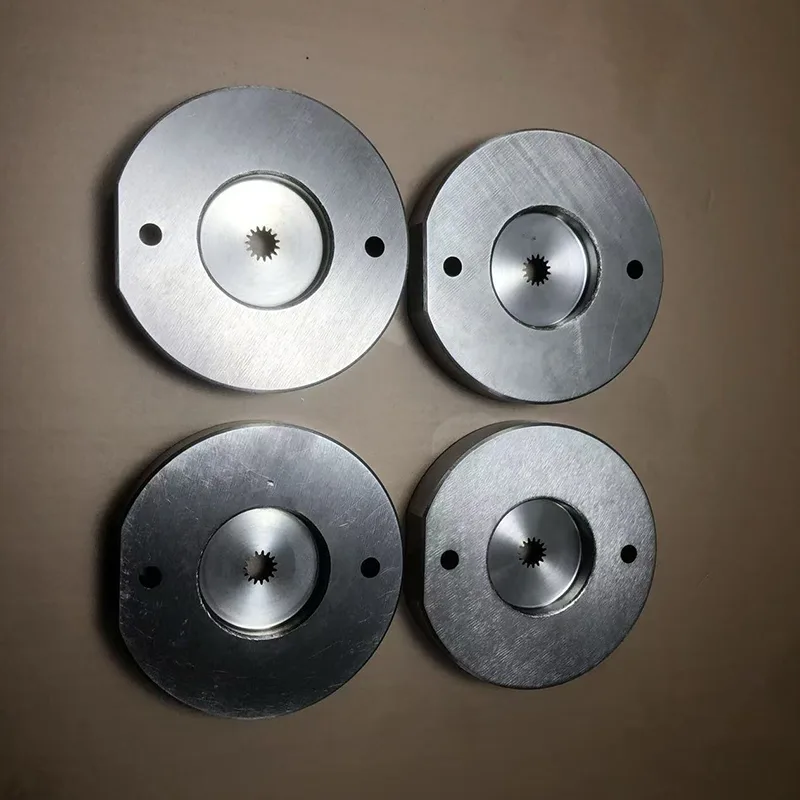

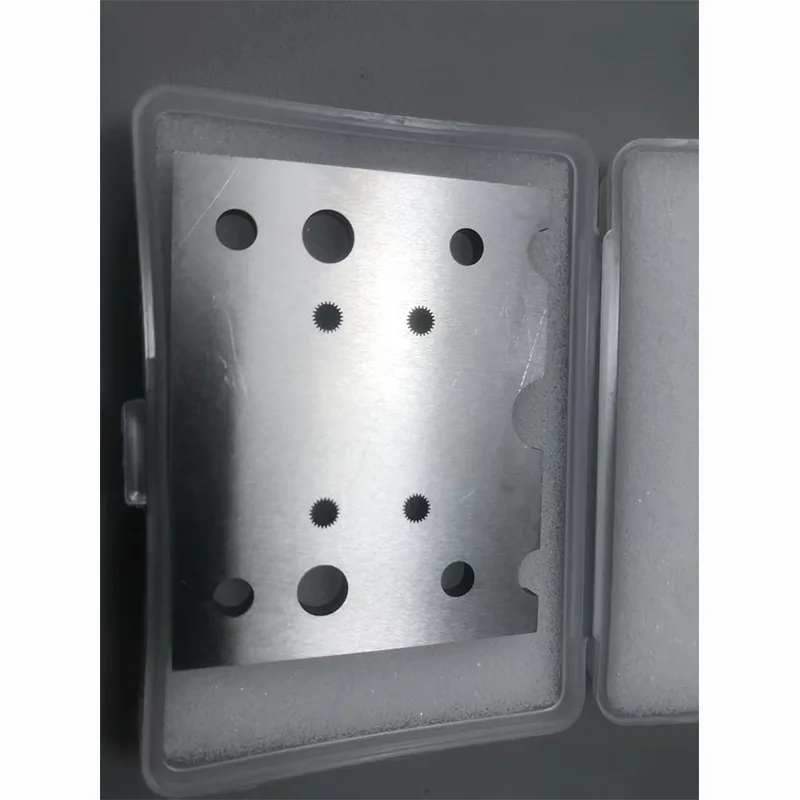

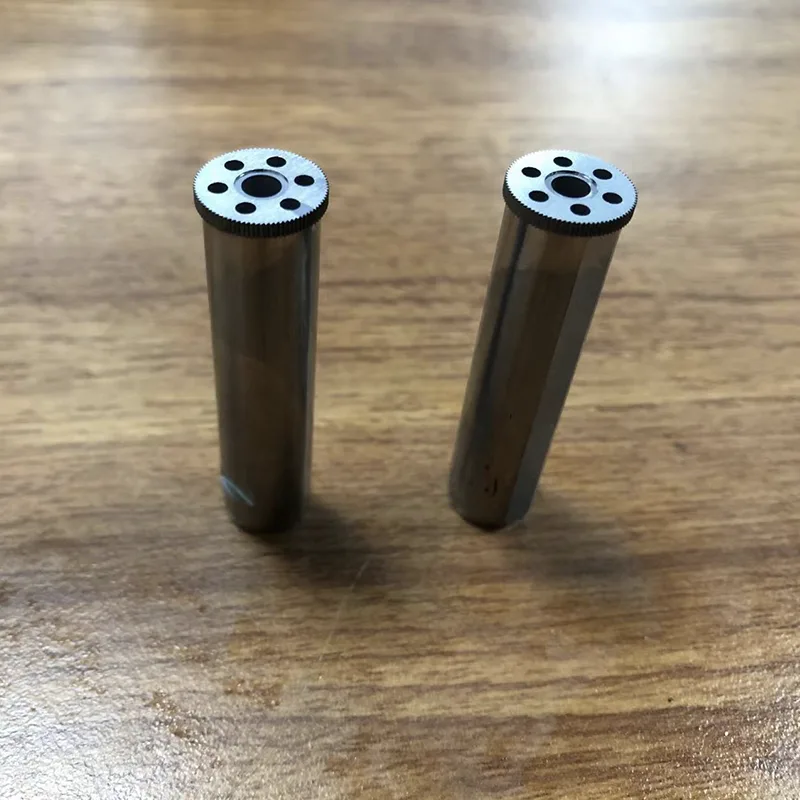

Engranajes de procesamiento de alambre lento de alambre fino de 0,07 mm

Ventaja del proceso

Adoptamos tecnología de procesamiento de corte lento de alambre fino de 0,07 mm para equilibrar los requisitos de precisión y la eficiencia de producción de engranajes de módulo medio, proporcionando productos de engranajes personalizados con perfiles de dientes precisos y rendimiento confiable para escenarios de fabricación por lotes, satisfaciendo diversas demandas que van desde pequeñas cantidades de un solo lote hasta producción en masa a gran escala. Engranajes de procesamiento de alambre lento de alambre fino de 0,07 mm El flujo de procesamiento y el control de calidad con "precisión de producción en masa estable de molde medio" como núcleo, establecen un proceso de control eficiente, teniendo en cuenta tanto la eficiencia como la calidad:

1. Análisis de dibujos y optimización de procesos: los ingenieros analizan en profundidad los dibujos 2D/3D de los engranajes, optimizan la ruta de alimentación del alambre en combinación con las características de las líneas finas de 0,07 mm, diseñan parámetros de descarga exclusivos para perfiles de dientes de módulo medio y generan un paquete de tecnología de procesamiento eficiente.

2. Sujeción por lotes y ajuste inteligente de herramientas: se adopta un dispositivo de matriz multiestación para lograr una sujeción por lotes de 30 piezas por vez, y se utiliza un sistema de ajuste de herramientas visual AI para lograr una precisión de ajuste de herramientas de nivel de ±0,003 mm, lo que mejora significativamente la eficiencia de sujeción.

3. Procesamiento eficiente e inspección de lotes: se adopta un método de procesamiento de dos etapas de "corte desbaste - corte fino". Cada 50 piezas son muestreadas e inspeccionadas por un instrumento de medición de imágenes bidimensional totalmente automático. El sistema retroalimenta automáticamente las desviaciones y calibra los parámetros para garantizar una precisión estable del lote.

4. Inspección aleatoria de productos terminados y trazabilidad total: cada lote se somete a una inspección de tres coordenadas de tamaño completo en una proporción del 3% y se emite un informe de inspección con certificación CNAS. Una doble etiqueta de "lote - número de serie" está grabada con láser para garantizar la trazabilidad total de la calidad.

Indicadores de desempeño

Campos de aplicación diversificados

En el campo de dispositivos médicos: Personalizamos engranajes de acero inoxidable 316 de 0,5 módulos para el sistema de transmisión de detectores de glucosa en sangre, con un error de paso no superior a 0,006 MM, cumpliendo con los estándares de higiene de grado médico. El volumen de suministro mensual es de 5.000 juegos.

En el campo de los equipos inteligentes: engranajes de 40Cr personalizados con un módulo de 1,5 para articulaciones de robots colaborativos, con una rugosidad superficial de Ra0,3μm, aumentan la capacidad de carga de par en un 15% y cumplen con los requisitos de movimiento preciso de los robots.

Campo de hardware de precisión: los engranajes de procesamiento de alambre lento de alambre fino de 0,07 mm pueden personalizar engranajes Cr12 con un módulo de 0,8 para mecanismos de transmisión de cerraduras de puertas de alta gama. Adopta una estructura de procesamiento de una sola pieza de alambre fino de 0,07 mm con ranuras de bloqueo y tiene una vida útil de más de 100.000 veces.

Ventaja de rendimiento

La tecnología de corte lento de alambre fino de 0,07 mm está optimizada para engranajes con un módulo de 0,3 a 2,0. La ventaja del diámetro del alambre le permite aumentar la eficiencia del procesamiento en un 35 % en comparación con el alambre fino de 0,05 mm, al tiempo que garantiza la precisión y reduce los costos en un 20 % en comparación con el alambre fino de 0,03 mm. Las principales ventajas se centran en tres dimensiones:

El perfil del diente del módulo medio es controlable con precisión: un alambre fino de 0,07 mm puede procesar de manera estable engranajes con módulos que van desde 0,3 a 2,0, y el espesor mínimo del diente procesado alcanza los 0,12 mm. El error del perfil del diente se controla dentro de ±0,004 mm, reproduciendo con precisión la involuta y corrigiendo el perfil del diente y otras estructuras, resolviendo el problema de la "fluctuación de la precisión del procesamiento por lotes" para engranajes de módulo mediano.

- Procesamiento eficiente y garantía de superficie: la rugosidad de la superficie de los engranajes después del procesamiento alcanza Ra0,3μm, cumpliendo con los requisitos de bajo desgaste de las transmisiones de gama media y alta. La compatibilidad del diámetro del alambre acorta el tiempo de procesamiento de una sola pieza en un 25 % en comparación con los alambres finos de 0,05 mm, lo que lo hace adecuado para pedidos de producción en masa con una producción mensual de más de 3000 juegos.

- Procesamiento de adaptación de múltiples materiales: Admite el procesamiento de diversos materiales como acero al carbono, acero aleado, acero inoxidable, aleación de titanio, etc. Especialmente adecuado para el moldeado de una sola pieza de engranajes de estructura compuesta con nervaduras de refuerzo y orificios para pasadores de localización. El error de consistencia del procesamiento de los engranajes de procesamiento de alambre lento de alambre fino de 0,07 mm es ≤0,005 mm, lo que reduce los costos posteriores de ensamblaje y depuración.
